بنچ مارک در نقشه برداری

نقطه مبنا (Benchmark): سنگ بنای دقت در هر پروژه

به زبان ساده، بنچ مارک (Benchmark) یا نقطه مبنا، یک نقطه ثابت، پایدار و مشخص روی زمین است که ارتفاع آن نسبت به یک سطح مبنای معین (معمولاً سطح آب‌های آزاد) با دقت بسیار بالا اندازه‌گیری شده است. این نقطه به عنوان یک مرجع ارتفاعی مطلق عمل می‌کند و تمام اندازه‌گیری‌های ارتفاعی دیگر در یک پروژه، نسبت به آن سنجیده می‌شوند.

تصور کنید قصد ساخت یک ساختمان را دارید. اگر ارتفاع تمام طبقات، فونداسیون و حتی لوله‌کشی‌ها بر اساس یک نقطه مرجع دقیق و یکسان نباشد، چه فاجعه‌ای رخ می‌دهد؟ بنچ مارک دقیقاً همان نقطه اتکایی است که از بروز چنین خطاهایی جلوگیری کرده و هماهنگی بین تمام بخش‌های اجرایی پروژه را تضمین می‌کند.

نکته مهم: بنچ مارک فقط یک میخ یا علامت ساده روی زمین نیست. این نقطه دارای شناسنامه، مختصات دقیق (طول، عرض و ارتفاع) و از همه مهم‌تر، پایداری فیزیکی است تا در طول زمان دچار تغییر و جابجایی نشود.

چرا بنچ مارک در نقشه برداری یک اصل حیاتی است؟

اهمیت بنچ مارک زمانی مشخص می‌شود که به عواقب نبود آن فکر کنیم. بدون یک نقطه مبنای قابل اعتماد، هر بخش از پروژه مرجع خودش را خواهد داشت و این یعنی آشفتگی محض. کاربرد بنچمارک در نقشه برداری فراتر از یک الزام فنی است؛ یک ضرورت اقتصادی و ایمنی است.

• جلوگیری از خطاهای پرهزینه: یک خطای چند سانتی‌متری در تعیین ارتفاع در پروژه‌ای مانند راه‌آهن یا خطوط انتقال آب می‌تواند میلیون‌ها تومان خسارت به بار آورد.
• ایجاد زبان مشترک: بنچ مارک یک زبان مشترک بین تمام تیم‌های مهندسی (نقشه‌بردار، معمار، سازه) ایجاد می‌کند تا همه بر اساس یک مبنای واحد کار کنند.
• پایش و کنترل تغییرات: در پروژه‌های بزرگ مانند سدسازی یا گودبرداری، از بنچ مارک‌ها برای پایش نشست زمین یا تغییر شکل سازه‌ها در طول زمان استفاده می‌شود.

انواع بنچ مارک در نقشه برداری (از ژئودتیک تا ساختمانی)

بنچ مارک‌ها بر اساس دقت، پایداری و کاربردشان به دسته‌های مختلفی تقسیم می‌شوند. شناخت این انواع به شما کمک می‌کند تا برای هر پروژه، نقطه مبنای مناسب را انتخاب کنید.

بنچ مارک‌های اصلی یا ژئودتیک (Primary Benchmarks)

این‌ها نقاط مادر در شبکه نقشه‌برداری یک کشور هستند. بنچ مارک‌های ژئودتیک توسط سازمان‌های ملی مانند سازمان نقشه‌برداری کشور در ایران با بالاترین دقت ممکن (در حد میلی‌متر) و با استفاده از روش‌های ترازیابی دقیق و مشاهدات ماهواره‌ای (GPS/GNSS) ایجاد می‌شوند. این نقاط بسیار پایدار بوده و به عنوان مبنایی برای ایجاد سایر بنچ مارک‌ها عمل می‌کنند.

بنچ مارک‌های موقت (Temporary Benchmarks – TBM)

گاهی در حین عملیات روزانه، نیاز به یک نقطه مبنای موقت وجود دارد. این نقاط (مثلاً علامتی روی دیوار، گوشه یک فونداسیون یا یک میخ فولادی) برای مدت کوتاهی (مثلاً یک روز کاری) ایجاد می‌شوند و دقت آن‌ها به اندازه بنچ مارک‌های کاری نیست، اما برای انجام کارهای اجرایی سریع کفایت می‌کنند.

کاربرد بنچ مارک در نقشه برداری

کاربرد بنچمارک در نقشه برداری بسیار گسترده است، اما در اینجا به ۶ مورد از مهم‌ترین آن‌ها اشاره می‌کنیم:

1. پروژه‌های ساختمانی: کنترل تراز فونداسیون، طبقات، و ارتفاع نهایی ساختمان.
2. راه و راه‌آهن: تعیین دقیق شیب مسیر برای حرکت ایمن وسایل نقلیه و تخلیه آب‌های سطحی.
3. سدسازی و مدیریت آب: کنترل ارتفاع تاج سد، سرریزها و تراز آب دریاچه.
4. تونل‌سازی: اطمینان از اینکه حفاری از دو طرف مختلف، دقیقاً در یک نقطه و ارتفاع به هم می‌رسند.
5. نقشه‌برداری توپوگرافی: تهیه نقشه‌های دقیق از پستی و بلندی‌های زمین.
6. پایش نشست (Monitoring): اندازه‌گیری میزان نشست ساختمان‌های بلند، پل‌ها و سازه‌های حساس در طول زمان.

داستان‌سرایی داده‌محور: طبق گزارش‌های مهندسی، خطای تنها ۱ سانتی‌متر در شیب‌بندی یک کانال انتقال آب به طول ۱۰ کیلومتر می‌تواند ظرفیت انتقال آن را تا ۱۵٪ کاهش دهد. اینجاست که دقت میلی‌متری یک بنچ مارک نقشه برداری ارزش خود را که بسیار فراتر از هزینه ایجاد آن است، نشان می‌دهد. این مانند تنظیم کردن کوک یک پیانو قبل از یک کنسرت بزرگ است؛ بدون آن، زیباترین قطعه هم ناهماهنگ و فاجعه‌بار خواهد بود.

تجهیزات و روش‌های نوین ایجاد و اندازه‌گیری بنچ مارک

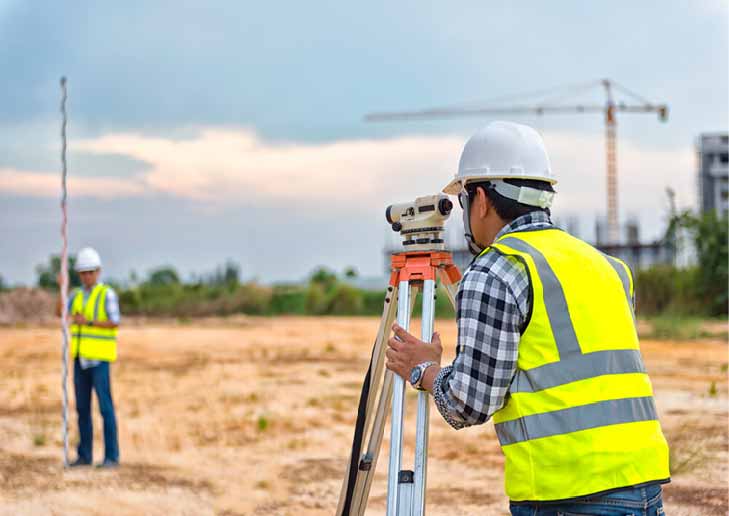

اگرچه ترازیاب‌های اپتیکی (نیوو) همچنان کاربرد دارند، اما امروزه از تجهیزات پیشرفته‌تری برای این کار استفاده می‌شود:

• ترازیاب‌های دیجیتال (Digital Levels): این دستگاه‌ها با استفاده از شاخص‌های بارکددار، خطای قرائت انسانی را حذف کرده و سرعت و دقت را به شدت افزایش می‌دهند.
• گیرنده‌هایGNSS/GPS: برای ایجاد شبکه‌های ارتفاعی در مناطق وسیع و دستیابی به دقت‌های بالا، از گیرنده‌های ماهواره‌ای دقیق در حالت استاتیک یا RTK استفاده می‌شود. این روش‌ها می‌توانند به دقت میلی‌متری در تعیین ارتفاع دست یابند.
• توتال استیشن‌ها: این ابزارهای همه‌کاره نیز برای انتقال ارتفاع در فواصل کوتاه و در پروژه‌های ساختمانی کاربرد فراوانی دارند.

میانبر: برای پروژه‌های کوچک و متوسط، استفاده ترکیبی از یک گیرنده GPS برای آوردن یک نقطه مبنای دقیق به محدوده پروژه و سپس استفاده از یک ترازیاب دیجیتال برای توزیع آن در نقاط کاری، سریع‌ترین و بهینه‌ترین روش است.

جمع‌بندی

همانطور که دیدیم، بنچ مارک در نقشه برداری بسیار فراتر از یک نقطه فیزیکی است؛ این مفهوم، نماد دقت، هماهنگی و اطمینان در دنیای مهندسی است. از آسمان‌خراش‌های سر به فلک کشیده تا پروژه‌های زیربنایی ملی، همگی بر پایه‌ی این نقاط مبنای دقیق استوار هستند. تسلط بر اصول ایجاد، انتقال و کنترل بنچ مارک، یک مهارت حیاتی برای هر مهندس عمران و نقشه‌بردار حرفه‌ای است.
